Products And Services

•

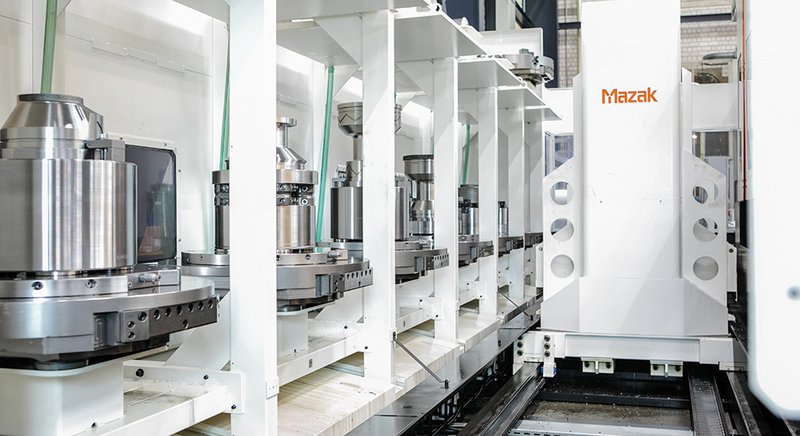

  Integrex e1060V/6 II

  Arbeitsraum: Max. Drehdurchmesser 1,050 mm Maximale Werkstückhöhe 1,000 mm Verfahrweg X-Achse 1,525 mm Verfahrweg Y-Achse 1,060 mm Verfahrweg Z-Achse 1,345 mm Frässpindel: Max. Drehzahl 10,000 min-¹ Nennleistung (auf Dauer) 30.0 kW Werkzeugschaft HSK 100-T Vorschübe: Eilganggeschwindigkeit X / Y / Z-Achse 42 m/min Spanntisch (Drehspindel): Max. Drehzahl 600 min-¹ Leistung (auf Dauer) 30 kW Tischlast einschl. Palette 61800kg Palette ø800 320 kg Planscheibe ø800 386+(3x76)= 614 kg Werkzeugwechsler: Anzahl der Werkzeugplätze 240 Plätze Palletech (12-fach): Paletten / Drehbearbeitung 800 Durchmesser

  Link: Integrex e1060V/6 II

•

  Integrex e500H II

  Arbeitsraum: Max. Drehdurchmesser 820 mm Hauptspindel: Max. Drehzahl 2600 min-¹ Frässpindel: Nennleistung 30.0 kW Werkzeugschaft: HSK 100-T 42 m/min Max. Werkzeuggewicht: 170 kg Max. Frässpindeldrehzahl: 10,000 min-¹ Max. Futtergewicht: D1/D2 710 kg Max. Beladegewicht: 3000 kg Verfahrweg X-Achse: 870 mm Verfahrweg Y-Achse: 500 mm Verfahrweg Z-Achse: 3122 mm Verfahrweg W-Achse: 2463 mm Lünette: SLU-X5 ø50-ø310 mm Anzahl der Werkzeuge: 120 Stück mit automatischem Werkzeugwechsler Anzahl Bohrstange lang: 2 Stück / max. 762 mm Werkzeuglänge

  Link: Integrex e500H II

•

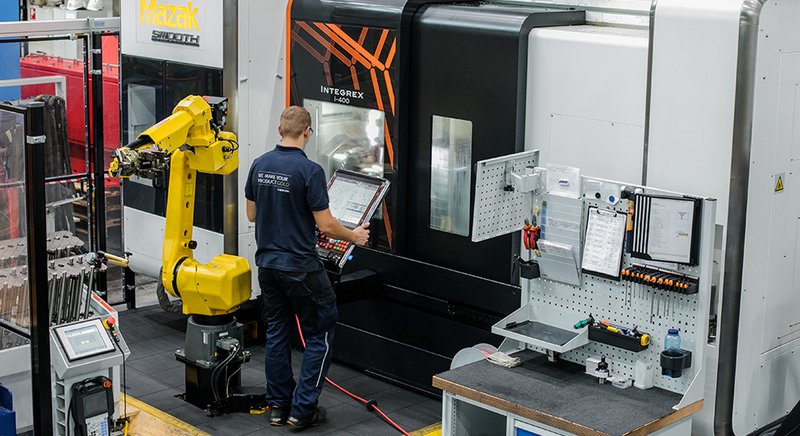

  Mazak Integrex i400

  Verfahrwege: X-Achse 615 mm Y-Achse 400 mm Z-Achse 1585 mm W-Achse 1562 mm Max. Werkstückgewicht 650 kg (1000 kg gestützt) Max. Werkstückdurchmesser Ø 658 mm x 1519 mm Max. Fräs-Drehzahl 12000 U/min (Capto C6) Max. Dreh-Drehzahl 3000 U/min Ausstattung Reitstock Lünette mit Spannbereich von Ø 30 – 258 mm

  Link: Mazak Integrex i400

•

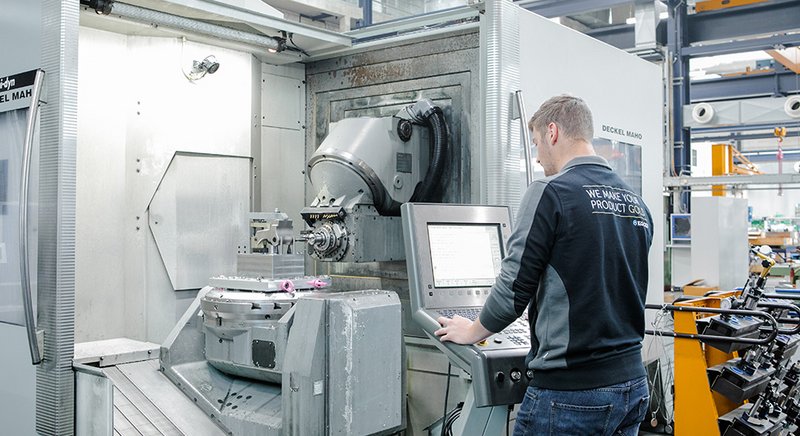

  CNC Universalfräsmaschine DMU 60 P hidyn

  Steuerung: HEIDENHAIN iTNC 530 5-Achsen-gesteuerte Bearbeitung Verfahrweg in X: 600 mm Verfahrweg in Y: 700 mm Verfahrweg in Z: 600 mm Tisch-Drehen: 360° Tisch-Schwenken: -30° / +45° T-Nutenbreite: 14mm T-Nutenabstand: 63 mm T-Nutenanzahl: 9 Stück Aufspannfläche: 630 mm max. Tischbelastung: 700 kg Werkzeugwechsler: 30 Speicherplätze Positionierungsgenauigkeit: 0,008 mm

  Link: CNC Universalfräsmaschine DMU 60 P hidyn

•

  Kuraki KBT13 DXA

  CNC-Steuerung FANUC 16 i MB mit 10,4’’ mit Farbbildschirm LCD Arbeitsspindeldurchmesser 130 mm Tischquerverstellung X 3000 mm Spindelstocksenkrechtverstellung Y 2000 mm Ständerlängsverstellung Z 1300 mm Bohrspindelaxialverstellung W 700 mm Tischaufspannfläche 1600 x 1800 mm T-Nutenbreite 22mm T-Nutenabstand 225 mm T-Nutenanzahl 7 Stück max. Tischbelastung 12000 kg Arbeitsspindeldrehzahl 5 - 2500 1/min Antriebsleistung 26 kW Werkzeugschaft nach DIN 69871-A SK-50 Werkzeugmagazinplätze 90 Stück Werkgewicht / Länge 25 kg / max. 400mm

  Link: Kuraki KBT13 DXA

•

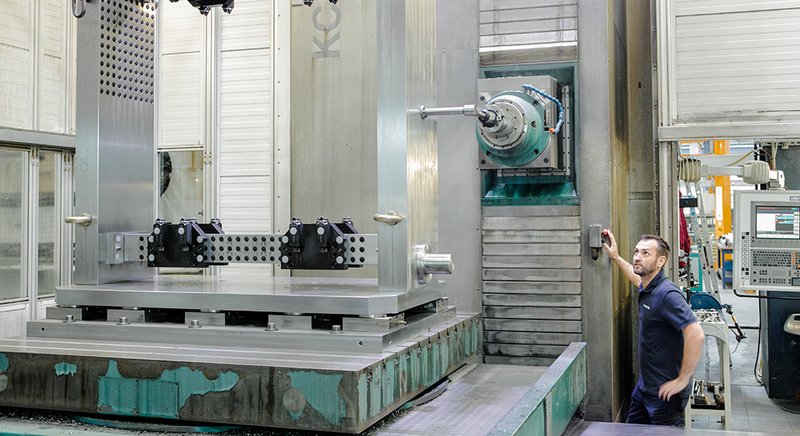

  Union KCR150

  Arbeitsspindel mit Drehstrom-Hauptantrieb Tragbalken Querschnitt 450 x 550mm Spindeldurchmesser 150mm Werkzeugaufnahme für Steilkegel nach DIN 69871 SK50-ISO Antriebsleistung S1(100%)/S6(60%) 37/46kW Drehzahlen Arbeitsspindel, stufenlos regelbar 5 – 3.000min-1 Vorschubantriebe Max. Vorschubkräfte für X, Y, Z, V und W-Achse 25.000N Klemmmoment der B-Achse 30.000Nm Bearbeitungsmoment der B-Achse 10.000Nm Tischgruppe Tischaufspannfläche 2.000 x 2.000 mm Max. Tischbelastung 20.000kg Max. zulässiges Massenträgheitsmoment des Werkstückes 16.000kgm2 T-Nutenbreite 28mm T-Nutenabstand 160mm T-Nutenanzahl 7 Stück

  Link: Union KCR150

•

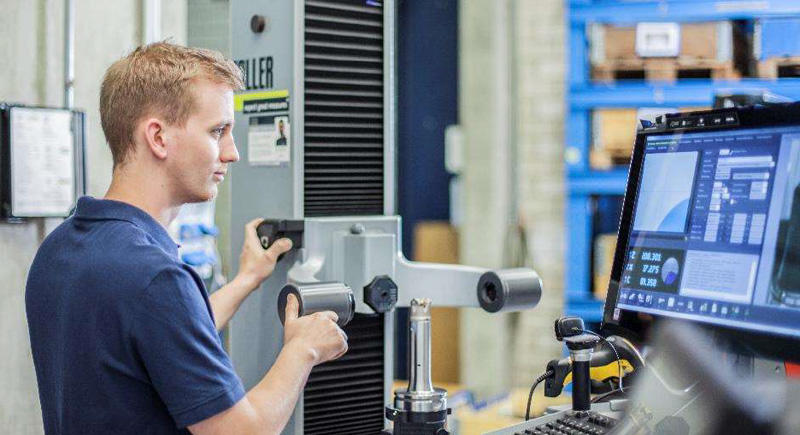

  Zoller Voreinstellgerät Venturion 600

  Um unsere Werkzeug- Bearbeitungsdaten zu messen, haben wir mit unserem Zoller Einstellgerät die besten Voraussetzungen geschaffen. Die Werkzeugverwaltung wird auch vom Zoller unterstützt und an X-MSK übergeben. Messbereich in X: 320 mm Messbereich in Z: 600 mm Stromverbrauch: 0,3 kVAh

  Link: Zoller Voreinstellgerät Venturion 600

•

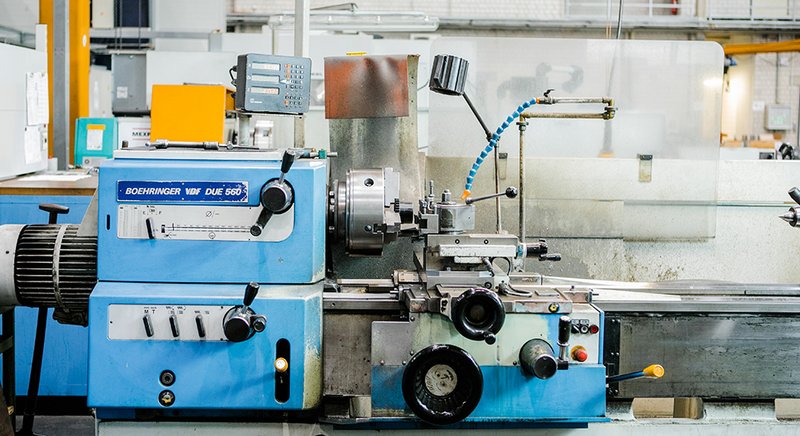

  Leit- Zugspindeldrehmaschine

  Mit dieser stabilen konventionellen Drehmaschine, ausgestattet mit einer 3-Achsen Digitalanzeige von Fagor, mit V-konstant sehen wir uns in der Lage auch Einzelteile mit einer hohen Genauigkeit zu realisieren. Eine konventionelle Bearbeitung in hoher Güte gehört zu unseren Leistungen. 4-Backen- Planscheibe: ø700mm Drehzahl max. 873 U/min DURO-T Futter: ø400mm Drehzahl max. 2200 U/min Mitlaufende Lünette: ø80 - ø300 Über Querschlitten: ø500 mm Über Maschinenbett: ø890 mm Umlaufdurchmesser: ø1060 mm Spitzenhöhe: 400 mm Werkzeuggewicht zwischen den Spitzen: 5000 kg Werkzeuggewicht am Futter (L=250 mm): 900 kg Spitzenweite: 3000 mm Verfahrweg in X: 500 mm Verfahrweg in Z: 270 mm

  Link: Leit- Zugspindeldrehmaschine

•

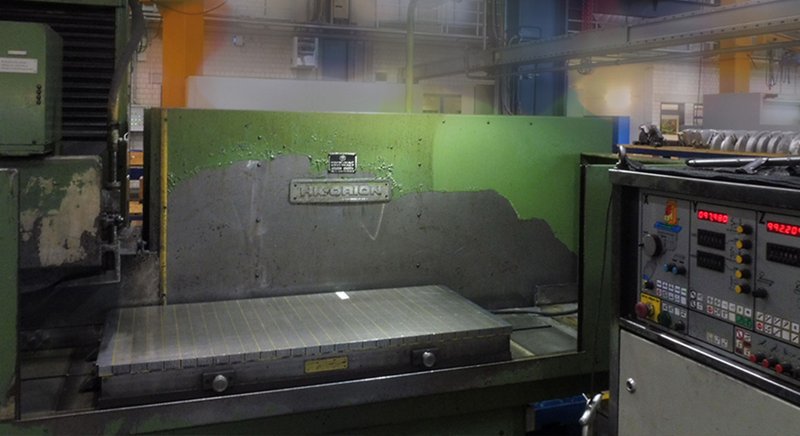

  Orion 1255 NPCK

  Arbeitsraum: 1200 x 550 x 600 mm Aufspannfläche des Tisches: 1600 x 450 mm Aufspannfläche der Magnetplatte: 1200 x 500 mm Schleifscheibe: ø400 x 100 mm Umdrehung: 1500 U/min

  Link: Orion 1255 NPCK

•

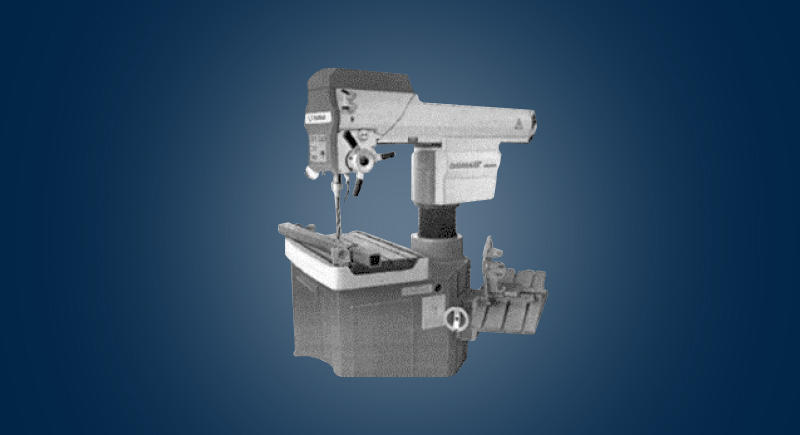

  Schnellradiale Bohrmaschine

  Aufspannfläche des Tisches: 1200 x 645 mm Säulendurchmesser: ø 150 mm Abstand Spindelnase-Tisch: 150 mm/ 720 mm Pinolenhub: 140 mm Säulenhub: 430 mm Schwenkbereich: 325° Bohrleistung ins Volle: ø25 mm Gewindeschneiden: M20

  Link: Schnellradiale Bohrmaschine

•

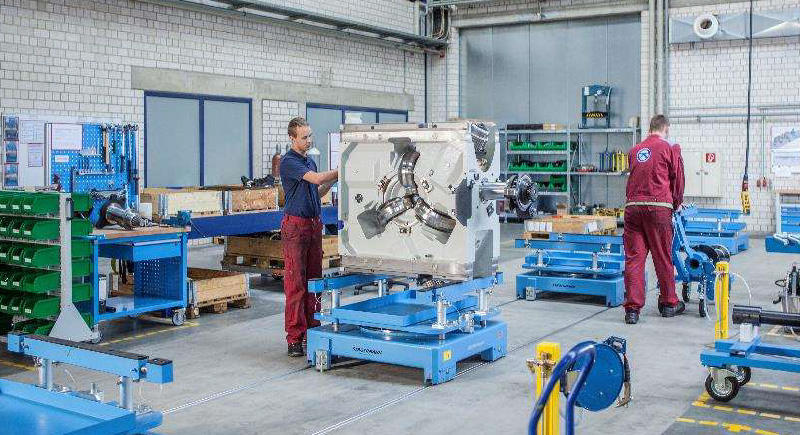

  Montage Fließfertigung

  Die professionell implementierte Fließfertigung bietet zahlreiche Vorteile. Dank verkürzter Transportwege und dem Verzicht auf Zwischenlager sinken die Warteund Liegezeiten auf ein Minimum. So können schnelle Durchlaufzeiten erreicht werden.

  Link: Montage Fließfertigung

•

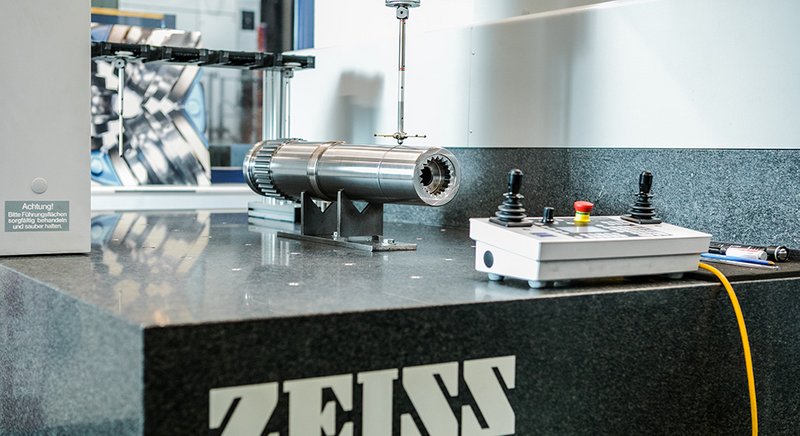

  ZEISS Messmaschine MC 850

  Aufspannfläche des Tisches: 2100 x 1200 mm Pinolenhub: 700 mm Messbereich X: 850 mm Messbereich Y: 1200 mm Messbereich Z: 600 mm Messtaster-Stationen: 5 Stück

  Link: ZEISS Messmaschine MC 850

•

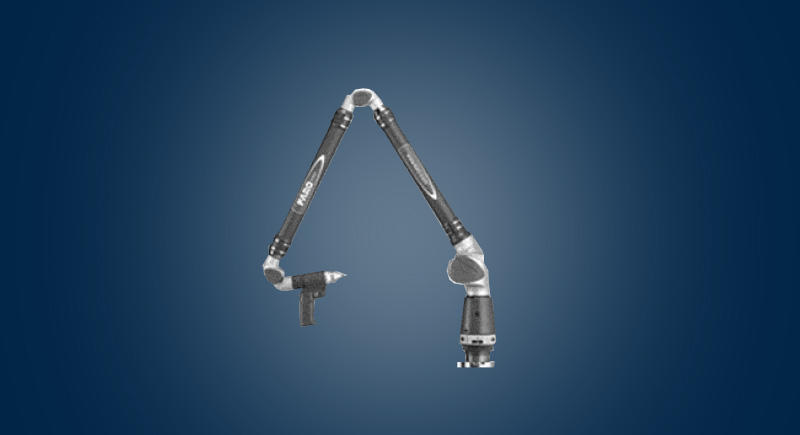

  Messarm FaroQuantum

  - Tragbarer 1,8 m Messarm, der eine Genauigkeit von 0,016mm garantiert. - Kabelloser Betrieb mit dem Notebook bis zu 10 m Distanz. - Universelle Schnellmontage an großen Bauteilen gewährt eine hohe Flexibilität in der QS- Protokollerstellung. - Unser Mess- Portfolio berücksichtigt: Modelle, Getriebegehäuse, Vorrichtungen, Probeabgüsse und Fertigteile. - Software: DELCAM Power-Inspect

  Link: Messarm FaroQuantum

•

  Produktions unterstützende Software

  Infor Com 7.2 (Produktions- Planungs-System) Mit unserem PPS haben wir eine durchgängiges Tool, mit dem wir die komplette Auftragsverwaltung abbilden. Die Prozesskette sichert einen reibungslosen Ablauf von der Anfrage zum Angebot, Auftragsanlage, Auftragsplanung, Ressourcenplanung, Lieferschein und der Rechnungsstellung. XEN Soft X-MSK (Produktions-Software) Unsere Abteilungen können sich über die X-MSK Software einen aktuellen Überblick zur Produktionsplanung verschaffen. Unser Produktionsleiter nutzt den Datenbestand zur Auftragsplanung für die Drehabteilung und entsprechend für die Fräsabteilung. Auch die Aktualisierung der Produktionswerkzeuge und Spannvorrichtungen werden hierüber geplant. MasterCam V19 (Programmier-Software) Mit unserer Programmiersoftware verwalten wir unter anderem alle Bearbeitungsprogramme für unseren Maschinenpark. Mit der Software können wir auch direkt Konstruktionsdaten, ganz egal ob 2D oder 3D importieren und zum Programmieren unserer gesteuerten Dreh- und Fräsmaschinen verwenden. Matrix CAM (Virtuelle CAM-Software) Mit dieser Software unterstützen wir ausschließlich unsere Integrex-Maschinen in der Programmerstellung, besonders in der Optimierung unserer Programme. Die Unterstützung vereinfacht die Indexierbearbeitung mit der 4. und 5.-Achse. Autodesk Inventor Mit dieser Software erstellen wir 3D-Aufspannbilder, Vorrichtungen, technische Zeichnungen und nehmen sofern erforderlich kleine konstruktive Anpassungen vor.
